接点信号で腕時計型の携帯受信機を自動的に呼び出します。構内用呼出装置シルウオッチ。

接点信号(無電圧a接点)による携帯式の腕統計型受信機の自動無線呼び出しを行います。シルウオッチ送信機は1台で2点まで監視出来ます。
接点信号(無電圧a接点)による携帯式の腕統計型受信機の自動無線呼び出しを行います。
押しボタン、もしくは送信機の信号ケーブルに接点信号(2点まで)が入力されると、自動的に腕時計型受信機、携帯式光受信機を電波で呼び出します。

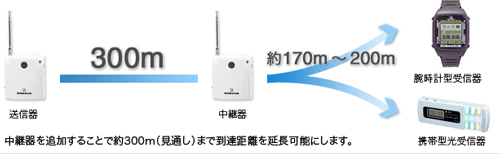

呼び出し距離は100〜150m。途中に中継機を入れて電波の届く距離を延長する事ができます。



シルウオッチ
腕時計受信機の液晶パネルには呼び出し側の送信機に埋め込まれたメッセージが表示されます。



省力化、生産性の向上、無駄とロスの排除、迅速なトラブル回避、防災体制の強化。



機械・装置などと連動して、振動・音・文字などで腕時計型受信器等へ情報を届ける無線通信機器。



騒音の激しい製造工場や工事現場、静寂が必要な各種施設での情報通達から店舗等での防犯。 緊急通報をはじめ、さまざまな用途でご活用いただけます。



接点信号(無電圧a接点)による自動呼び出しも可能です。設備や警報盤の監視、省力化、監視員の無人化に。



安価で簡単に導入できる無線方式の省力化システムです。作業や業務の効率化の実現のご利用いただけます。



無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
無電圧a接点、普段は開放している接点で、外からの指示が入ると閉じる接点です。

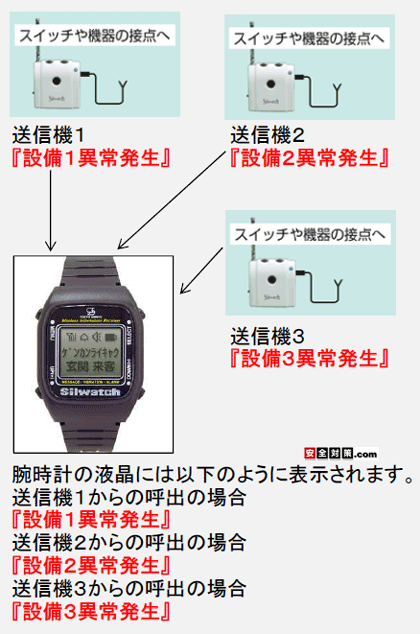

3台の接点異常を1つのシルウオッチ腕時計受信機で監視する例。1〜3番の送信機のメモリに登録されたメッセージが腕時計受信機の液晶に表示されます。
3台の接点異常を1つのシルウオッチ腕時計受信機で監視する例。1〜3番の送信機のメモリに登録されたメッセージが腕時計受信機の液晶に表示されます。



設備の無人監視、省力化、警報削減、人件費削減にご利用いただけます。
設備の無人監視、省力化、警報削減、人件費削減にご利用いただけま



製造元 株式会社東京信友





利用方法の例

1.シルウオッチ送信機1台で4点の接点信号を監視できませんか?
送信機;1台
接点入力:4点(無電圧a接点)
呼称出力;1接点に対しポケベル5台を呼び出す。
4接点分で合計ポケットベル20個。
4つの設備の故障信号を其々の4つのグループの担当者に通知する。



→シルウオッチの送信機は、1台で2点までの接点信号しか監視することはできません。その為、送信機2台のご利用をおすすめします。
送信機No.1
接点信号1が入力される → 第1グループのシルウオッチ受信機5個を呼び出します。
接点信号2が入力される → 第2グループのシルウオッチ受信機5個を呼び出します。
送信機No.2
接点信号1が入力される → 第3グループのシルウオッチ受信機5個を呼び出します。
接点信号1が入力される → 第4グループのシルウオッチ受信機5個を呼び出します。





2.機械トラブルをセンサー感知するとパトライトと警告ホーンに連動させていますが、パトライトが見えない場所や騒音で聞き取れない事があり、担当者に直接知らせる方法を検討しています。

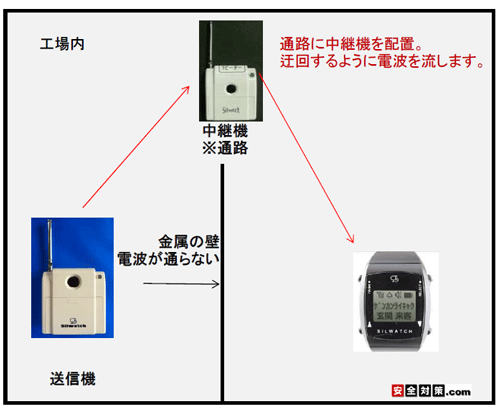

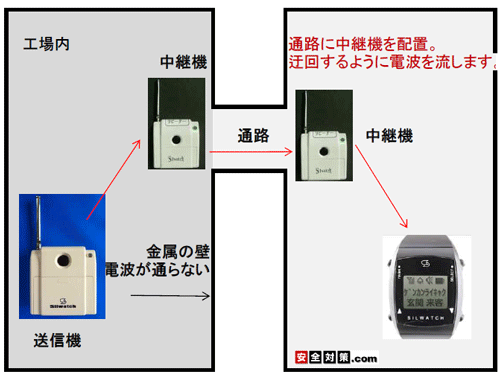

3.壁にしきられた2つの部屋に分かれている工場の例。
2つの部屋を繋いだ空間の廊下(通路)に中継機を配置してシルウオッチ電波を広範囲に流すイメージ図。
向かって左側のフロア内では、腕時計受信機は送信機からの電波を中継機無しで直接受信します。
シルウオッチで壁にしきられた2つの部屋に分かれている工場の例







4.2つの別棟の工場どおしの通信。渡り廊下に中継機2台を配置してシルウオッチ電波を流すイメージ図。
向かって左側の構内内では、腕時計受信機は送信機からの電波を直接受信します。
シルウオッチで2つの別棟の工場どおしの通信、渡り廊下に中継機2台を配置してシルウオッチ電波を流すイメージ図

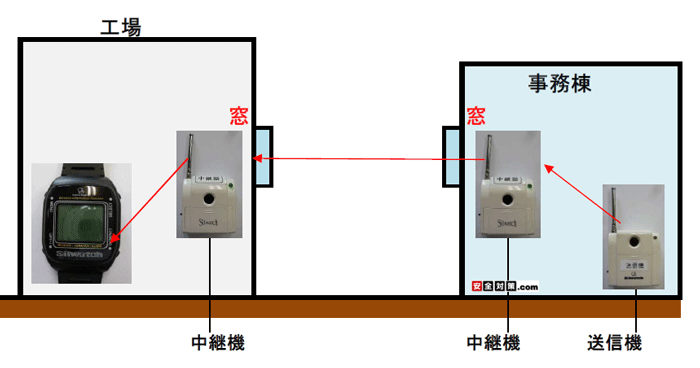

5.事務棟から離れた工場の作業員を呼び出すイメージ図。
一般の窓ガラスは電波を通しやすいです。※網入りガラスは不可。
おのおのの建物の窓ガラス越しに2台の中継機を見通しの利くように配置して、事務所から工場内に呼出電波を流し込むような感じにして工場内の作業員を呼び出します。
シルウオッチで事務棟から離れた工場の作業員を呼び出すイメージ図

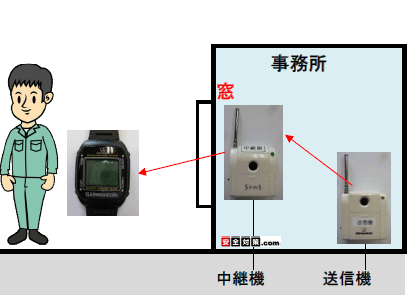

6.屋外にいる人を事務所から呼び出すイメージ図。
ガラス面は電波をよく通します。窓ガラス越しに中継機を介して外にいる人を呼び出すイメージ図。
※呼び出せるのは中継機を配置したガラス窓方向の人のみです。
※網入りガラスは電波を遮断します。
シルウオッチで屋外にいる人を事務所から呼び出すイメージ図

機器

接点信号入力作動型シルウオッチ送信機
接点信号入力作動型シルウオッチ送信機
電源ACアダプター
シルウォッチの送信機は、 リレー接点信号、もしくは押しボタンによって携帯式の受信機を呼び出すことができます。

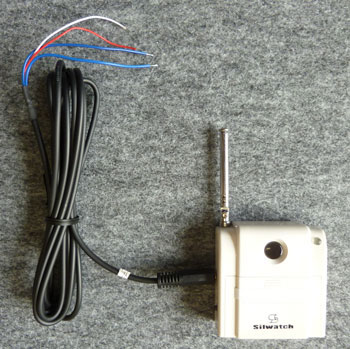

シルウオッチの送信機は、無電圧a接点入力用の2接点用信号リード線を追加することができます。 機械信号などを受けて、自動的に腕時計型受信器および携帯型光受信器を呼び出すことができます。



専用ACアダプター付属(家庭用コンセント使用時)。
※接点信号で送信機を作動させるには、1回0.3秒間以上の信号入力が必要です。
※1回の呼び出し時間は約10秒間(5回振動)です。



サイズ 65ミリ(横)×65ミリ(縦)×24ミリ(厚み)
重さ 約80グラム
ACアダプター付属(AC100V〜200V)
動作温度 -10度〜+50度

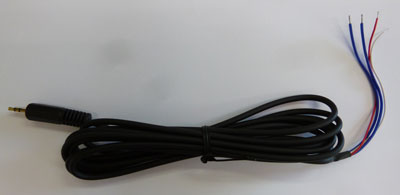

シルウオッチ送信機専用の接点信号ケーブル
長さ2.5m コード直径3.7ミリ コネクタ形状2.5¢ステレオ超ミニプラグ
接点1は赤と青コードを接続、接点2は白と青コードを接続してください。

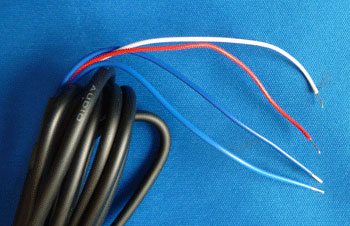

シルウオッチ送信機専用の接点信号ケーブル
シルウオッチ用2接点信号ケーブルには、
青ケーブル2本
赤ケーブル1本
白ケーブル1本
の合計4本出ています。



赤ケーブル+青ケーブル→接点1
白ケーブル+青ケーブル→接点2
0.3秒間以上の接点の連続ショートで送信機は呼び出し動作をスタートします。



無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
無電圧a接点、普段は開放している接点で、外からの指示が入ると閉じる接点です。



シルウオッチ送信機は電池(単4電池2本)でも動作します。
電池の保ち時間の目安。
電池のみで使用の場合、1時間に1回の送信で約2.5ヶ月
※市販の充電式電池(ニッケル水素電池)はおすすめしておりません。アルカリ電池をご利用ください。
※送信機の電池の消耗度は使用頻度により変わってきます。

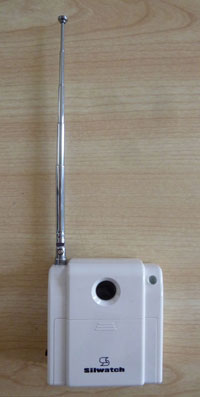

伸ばした時のアンテナの長さ 145ミリ
シルウオッチ送信機のアンテナ









腕時計型シルウオッチ受信機
腕時計型受信器 腕時計型受信器
電源充電式
振動、文字、アラーム音(設定項目のブザー設定をONにした場合)で呼び出します。
送信機からの電波を受信すると5回振動します。 同時に液晶のバックライトが点滅し、液晶部分に情報の内容を約8秒間表示し、自動的の元の状態に戻ります。
受信機が応答動作中に他の受信を受けると、現在の動作終了後に途中で受信した応答動作を行います。
メッセージを文字で伝えます。



漢字       全角で最大10文字
カタカナ     半角で最大20文字
アルファベット  半角で最大20文字



時計機能が付いています。時計表示は常時表示することも出来ますし非表示とすることも出来ます。 予め設定された時刻は次のどちらかの方法でお知らせ出来ます。
1)連続する振動
2)連続する振動+ブザー音





腕時計受信機の電池の持ち時間の目安。4日間(1日5〜6回受信)





サイズ 43ミリ(横)×38ミリ(縦)×16ミリ(厚み)
重さ 約45グラム
動作温度 -10度〜+50度
JIS防水保護等級5級相当(防水ではありません)







シルウオッチ中継機
中継器(リピーター)
電源ACアダプター
送信機から受信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。
送信機から発信された信号をキャッチすると、約3秒後に受け取った信号を受信器や別の中継器に発信します。





サイズ 65ミリ(横)×62ミリ(縦)×23ミリ(厚み)
重さ 約80グラム
ACアダプター付属 (AC100V)
動作温度 -10度〜+50度





中継機は複数台(もしくは複数セット)の送信機からの電波を中継できます。 中継機は複数台をご利用いただけます。
専用ACアダプター付属(家庭用コンセント使用時)。
※家庭用コンセントでも、単4電池2本でも駆動します。
※押しボタン機能は使えません。





シルウオッチ中継機は電池(単4電池2本)でも動作します。
電池の保ち時間の目安。電池のみで使用の場合、1時間に1回の送信で約2.5ヶ月



シルウオッチの中継機リピーター

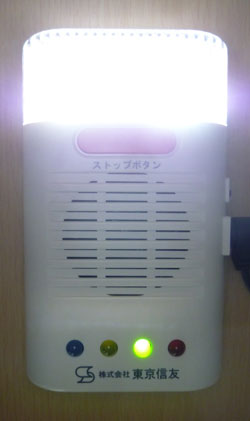

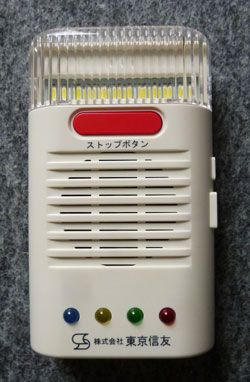

シルピカ(※追加オプション機器)

シルピカ
高輝度LEDの光と85デシベルのアラーム音でシルウオッチ送信機から呼び出されていることを知らせます。
据え付け式。ネジで壁などに固定して利用します。
電源ACアダプター。
本体サイズ 横65ミリ×縦109ミリ×厚み28ミリ



シルピカ
LEDの点滅とブザー音はストップボタンを押すと停止します。



シルウオッチの価格

【価格と御注文-消費税別価格】



(シルウオッチ単品価格)
1.腕時計型受信器(充電式) 1台61000円
※専用充電器付属 専用充電器+腕時計型受信機



2.送信機 1台43000円-ACアダプター付属
3.中継器 1台45000円-ACアダプター付属



4. 2接点監視用信号ケーブル 1本1700円



ご注文、お問い合わせの方は、下記のお問い合わせ欄をご利用ください。
配送料は別。ヤマト運輸の宅配便で配送させていただきます。
受注生産品のため納期はご注文後10日〜2週間前後のご猶予をお願いする場合がございます。



お見積もりのご依頼を無料で承ります。お見積もり書はFAXでも送信させていただけます。





商品のお問い合わせ先はこちら。
シルウオッチ販売店
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com



【シルウオッチは鞄結梵M友の商標登録製品です】





個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。






商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。





さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。





お問い合わせメールアドレス
post@anzen-mail.com
※直接上のメールアドレスにお問い合わせをされる方は商品名をメール本文にご記入ください。

商品への質問

質問 1回の呼び出しで腕時計受信機が5回振動しますが、長くすることなできませんか?
受信機は標準の設定ですと、1回呼び出すごとに5回振動します。これを8回に増やすことができます。もしくは、受信機のボタンを押すまでエンドレスで呼び出す設定も可能です。腕時計受信機に着信して振動を開始してから、4つあるボタンのどれかを押すまで振動し続けます。





質問 送信機にはメッセージが1つ登録出来るのですか?
1台の送信機には2通りのメッセージが登録できます。1つは、接点信号が入ったときに表示されるメッセージ。もう一つは押しボタンが押された時に表示されるメッセージです。





質問 携帯型光受信器(キューブライト) +送信機のセットに腕時計受信機を追加出来ますか?
可能です。ただし、キューブライトの表示メッセージは半角カナ数字10文字までとなっておりますので、新規に追加の腕時計受信機の表示もそれに合わせた文字数となります。





質問 シルウオッチは防爆エリアや火可燃性ガスの存在するエリアで使用できますか?
シルウオッチは防爆には対応しておりません。





質問 シルウオッチ腕時計受信機の内蔵バッテリを交換できますか?
バッテ
リの交換は可能です。バッテリ交換の腕時計受信機はメーカーでの交換作業のため1週間程度のお預かりとなります。交換の費用はご相談ください。





質問 腕時計型受信機は1個でいくつまで送信機の信号を受信できますか?
限度はありません。液晶のメッセージは送信機側に登録された内容が表示されます。





質問 シルウオッチの液晶表示メッセージを変更出来ますか?
ただし、その際はシルウオッチ送信機を一旦お預かりして、登録内容を変更してからご返却という流れとなります。設定変更料金がかかります。





質問 大きな工場内でシルウオッチを使用した時の電波の圏内範囲はどのくらいですか?
シルウオッチの電波自体はあまり指向性はございません。ただし、受信機と送信機の途中に壁や大きな機械があったり、階差があったりすると、電波の届く距離は短くなる場合があります。特に鉄筋コンクリート造り、鉄鋼造りのような堅牢な建物は階差があるとなかなか電波は通りません。
シルウオッチは通信距離を伸ばすことができる中継機を複数台導入する事ができますので、かなりの広い範囲をカバーする事ができます。





質問 シルウオッチのグループ毎に中継機は必要ですか?
シルウオッチの中継機はグループに関係無くシルウオッチの全ての電波を中継します。





質問 音でシルウオッチを自動的に呼び出す事はできませんか?
追加オプションのマイクを使って電話機の音を拾って自動的に呼び出す事ができます。電話や携帯電話に付けるタイプ。電話機の着信音を感知してシルウオッチ携帯受信機を自動的に呼び出します。

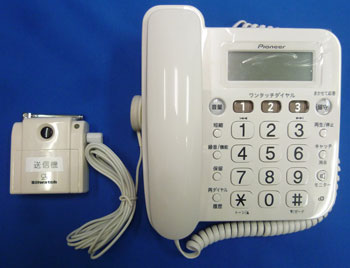

固定電話の音を拾ってシルウオッチを自動呼び出し

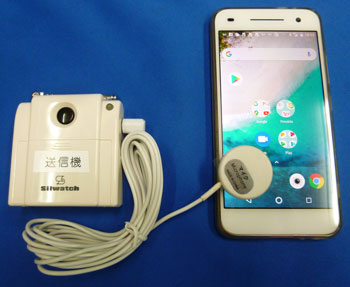

スマートホンの着信音の音を拾ってシルウオッチを自動呼び出し
スマートホンの着信音の音を拾ってシルウオッチ腕時計受信機を自動的に呼び出す事もできます。





質問 防爆タイプのシルウオッチはありますか?
防爆仕様にはなっておりません。





質問 ネットで追加購入したシルウオッチ腕時計受信機(単品)は、現在利用中のシルウオッチのセットにすぐ連動しますか?
シルウオッチは混信防止のために、送信機と受信機の間の電波にIDコードを載せております。その為、他で入手をされたシルウオッチの機器をそのままの状態でご利用いただくことはできません。IDコードのマッチング作業が必要になります。
追加機器の御注文の際は、お手元の機器の以下の点をご確認ください。
1.現在お使いの受信機、送信機の裏側に5桁の数字のシールが貼ってあると存じます。こちらの数字をご確認ください。
シルウオッチ腕時計型受信機の裏側にシールで貼り付けてある数字。
腕時計型受信機の裏側。5桁の数字。
上記の数字がわかれば弊社より追加機器の手配が可能です。





質問 4年ほど使っているシルウォッチ腕時計受信機が急に充電できなくなりました。何が原因でしょうか?
シルウォッチの電池は電池自体に保護回路は入っています。電圧が下がりすぎると、保護のため腕時計受信機は起動しなくなるとともに充電も出来なくなります。電池交換をすると元通りになると思います。電池交換の際は腕時計受信機を一旦お預かりして交換する形となります。





質問 腕時計受信機は電波受信中に振動するのでしょうか?
呼び出す側のシルウオッチ送信機の電波は、接点信号が送信機に入力されている間中、連続送信されるのではなく、1回の呼び出しにつき数秒間のワンショット信号となります。
送信機は、送信機への接点信号の入力が一旦途絶え、再びに接点信号が入力されると、再び数秒間電波を発信し、腕時計受信機を呼び出す、という動作になります。





質問  外国で使用可能ですか?
本製品は日本国の電波法に合わせた設計になっております。外国の電波法にはマッチしておりませんので日本国内でご利用いただければと存じます。
製品保証も日本国内の使用時のみとなっております。





質問 送信機の接点信号入力を無電圧b接点信号入力に変更する事はできますか?
出来ません。





質問 シルウオッチ腕時計受信機の内蔵バッテリを交換できますか?
バッテリの交換は可能です。バッテリ交換の腕時計受信機はメーカーでの交換作業のため1週間程度のお預かりとなります。交換の費用はご相談ください。





質問 シルウオッチ送信機でアルカリ電池で動かした場合、どれぐらい電池は保ちますか?
送信機の電池の消耗度は使用頻度により変わってきます。
待機状態(全く送信が行われなかった場合) 約2ヶ月半
1日に10回程度呼びだしが行われた場合は、 1週間から10日前後を目安に電池の確認と交換を行ってください。
充電式の電池を使うと電池の保ちは短くなります。





質問 取り付け工事はたいへんでしょうか?
シルウオッチ送信機の取付は簡単です。お客様ご自身で設置されている事が多いと思います。ただ、取付場所が高所の場合などは危険ですので、電気工事業者さんを頼まれた方がよろしい場合もあるかと思います。
一般の電気工事業者さんでも十分対応できるかと存じます。



ご利用上のご注意

の質問 シルウオッチは外国で使用しても大丈夫ですか?
シルウオッチは日本国の電波法に沿って開発されております。外国で使用しますと現地の電波法に抵触する可能性がございますので外国では使用しないでください。製品保証につきましても日本国内での使用時に限定されておりますのでご注意をいただければと存じます。





質問 使用するにあたり、法的に申請が必要でしょうか?
必要ございません。





質問 送信機の接点信号入力を無電圧b接点信号入力に変更する事はできますか?
出来ません。





工場無人化で10台程の設備の緊急停止を保守担当者へ自動的に報せるポケットベルを探しています。





シルウオッチ送信機に登録できる表示メッセージは1つだけでしょうか?





製造工程で出力される接点信号を保守担当者に自動的に報せたいですが可能ですか?





中継機1台を既に使用しています。中継機の2台目を追加することができますか?





腕時計受信機をボタンを長押しするまで振動し続ける仕様に変更できませんか?





他店で購入したシルウオッチの機器の追加注文はできますか?





腕時計受信機の振動は送信機の接点信号入力を解除するまで連続動作になるようにはできませんか?





工場でシルウオッチを使用した場合の電波の届く範囲はどのくらいですか?
